Industrie de la fracturation hydraulique
La fracturation hydraulique (également connue sous le nom de fracturation hydraulique, fracturation hydraulique ou fracturation hydraulique) est une technique de stimulation de puits impliquant la fracturation de formations dans le substrat rocheux par un liquide sous pression. Le processus implique l'injection à haute pression de « fluide de fracturation » (principalement de l'eau, contenant du sable ou d'autres agents de soutènement en suspension à l'aide d'agents épaississants) dans un puits de forage pour créer des fissures dans les formations rocheuses profondes à travers lesquelles le gaz naturel, le pétrole et la saumure s'écoulera plus librement. Lorsque la pression hydraulique est supprimée du puits, de petits grains d’agents de soutènement de fracturation hydraulique (sable ou oxyde d’aluminium) maintiennent les fractures ouvertes. La technologie de fracturation hydraulique est généralement nécessaire pour obtenir des débits adéquats dans les puits de gaz de schiste, de gaz de réservoirs étanches, de pétrole de réservoirs étanches et de gaz de houille.
La finalisation du puits est une étape clé de la production pétrolière et gazière après l’opération de forage, et c’est l’étape franchie pour transformer le puits foré en puits de production. Le processus implique l’installation d’équipements souterrains et hors sol pour créer un environnement de production sûr et efficace. La réalisation du puits nécessite une attention particulière aux détails de l'installation, de la maintenance et de la surveillance continue afin de garantir une sécurité et une productivité maximales. Dans ce processus, des pipelines continus peuvent être nécessaires car ils jouent un rôle crucial dans l'achèvement du puits. Cette conduite d'huile flexible peut être utilisée pour des opérations d'intervention sur des puits de forage, telles que le nettoyage, le pompage et la diagraphie de puits.
Étapes de réalisation d'un puits
L'achèvement d'un puits implique plusieurs étapes pour garantir que le puits est capable de produire efficacement du pétrole ou du gaz naturel. Vous trouverez ci-dessous les étapes courantes pour mener à bien les opérations de complétion de puits afin de garantir un environnement de production pétrolière et gazière sûr et efficace.
1. La première étape du processus de tubage consiste à installer et à sécuriser le tubage en acier pour empêcher le puits de se fermer automatiquement et éviter la contamination des eaux souterraines. Ce tubage agit comme une barrière entre le puits de forage et les formations rocheuses environnantes. Certains types de tubage (placés selon différents niveaux dans le puits) comprennent le tubage de production, le tubage intermédiaire, le tubage de surface, le tubage, le liner et le tubage d'attache du liner.
Caractéristiques du corps et du joint de pompe à corps
*Supporter le mur du puits de forage : empêcher l'effondrement du puits de forage et maintenir la stabilité du puits de forage.
*Isolement des strates : Séparez les différentes strates et fluides pour éviter les interférences mutuelles.
*Protection de l'équipement de forage : protection des outils de forage et des instruments de diagraphie pendant le processus de forage.
*En tant que canal de pétrole et de gaz : une fois terminé, des dispositifs tels que des vannes de tuyauterie et de boîtier peuvent être installés à l'intérieur du boîtier en tant que canal pour l'extraction de pétrole et de gaz.
* Boîtier de connexion : pendant le processus de perçage, lorsqu'il est nécessaire d'ajuster la longueur du boîtier ou de remplacer le boîtier endommagé, la section courte du boîtier peut être utilisée comme pièce de connexion.
* Réparation du puits de forage : Lorsqu'il y a des dommages locaux ou un renforcement nécessaire dans le puits de forage, un joint court de tubage peut être utilisé pour la réparation.
2. Une fois le trou tubé et cimenté, l'étape suivante consiste à utiliser un pistolet perforateur pour percer des trous dans le tubage. Cela permet au pétrole ou au gaz naturel de s'écouler dans le puits de forage pour l'extraction. Il existe deux types de complétions de puits, à savoir les trous ouverts et les trous tubés.
Caractéristiques du dispositif de retenue de ciment fixé par câble
* Facile à utiliser : le dispositif de retenue de ciment à prise hydraulique adopte une méthode de prise hydraulique, facile et rapide à utiliser, réduisant l'intensité de travail des opérateurs sur site.
* Large applicabilité : ce produit convient à diverses spécifications de tubage et à différentes conditions de puits, et peut répondre aux besoins de production de différents champs pétrolifères.
* Bonnes performances d'étanchéité : un système d'étanchéité fiable est composé d'un cylindre en caoutchouc intégré et d'un anneau de support en métal lisse pour garantir les performances d'étanchéité du dispositif de retenue de ciment pendant le processus d'étanchéité.
* Facile à percer : le dispositif de retenue de ciment a une structure compacte et un petit diamètre extérieur, ce qui facilite le forage lors des opérations ultérieures sans provoquer d'impact significatif sur le puits de forage.
3. Perforation Elle nécessite de perforer le puits tubé. Le processus nécessite l'insertion d'un pistolet perforateur et d'un dispositif permettant de localiser le réservoir dans le puits de forage. Une fois le tubage perforé, une chaîne de complétion composée de tubes de production, de packers et d'autres équipements est descendue dans le puits de forage.
Attrape-ancre en tube
L'ancre mécanique pour tubes est un outil de fond important, principalement utilisé pour ancrer les colonnes de tubes de fond dans les puits de production et de contrôle. Il permet d'obtenir un serrage stable du tube sur la paroi du puits de forage par friction ou par des moyens mécaniques, améliorant ainsi l'état de contrainte du train de tiges, réduisant les dommages dus à la fatigue, contrôlant l'expansion et la contraction du train de tiges, réduisant les fuites et prolongeant la durée de vie de le train de tubes.
Ancrage tubulaire
Tubing Anchor est un dispositif mécanique qui fixe solidement les tubes ou les tubages au puits de forage grâce à une conception structurelle et des principes de fonctionnement spécifiques, afin d'améliorer la stabilité et la sécurité de la production des puits de pétrole.
* L'ancrage de tube empêche le tube de bouger et de se déplacer sous terre, assurant ainsi la stabilité du train de tubes.
* Améliorer l'état de contrainte : en ancrant, améliorez l'état de contrainte de la chaîne de tubes et réduisez les dommages causés par les vibrations et la fatigue de la chaîne.
* Contrôler l'expansion et la contraction du train de tubes : pendant le processus de pompage, contrôler l'expansion et la contraction du train de tubes pour réduire les fuites et l'usure causées par l'expansion et la contraction.
* Prolonger la durée de vie : en réduisant les vibrations et l'usure du train de tubes, la durée de vie du tube est prolongée.
Packer hydraulique récupérable
Le packer hydraulique récupérable est une sorte d’outil de fond qui utilise le principe hydraulique pour sceller et desceller. Il peut former une section d'étanchéité et d'isolation efficace dans le puits de forage, empêchant le fluide de s'écouler entre les couches et les sections, garantissant ainsi l'efficacité et la sécurité des puits de pétrole et de gaz.

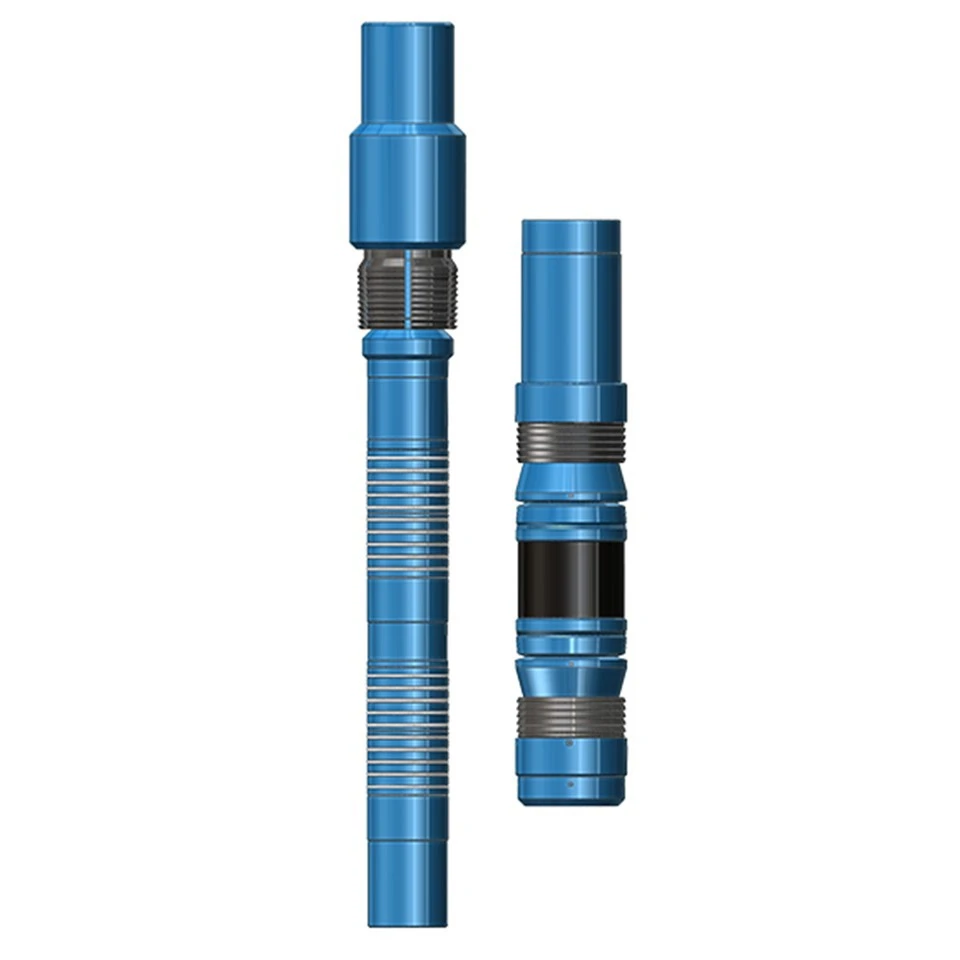

Emballeur de production permanent
Un packer de production permanent est un type de packer qui ne peut pas être descellé et restera scellé pendant une longue période une fois placé dans le puits de forage. Il est principalement utilisé pour sceller différentes couches dans les puits de pétrole et de gaz afin d'empêcher le fluide de circuler entre les couches et d'assurer la stabilité et l'efficacité des opérations de production.
Emballeuse de production récupérable par ensemble mécanique
Les packers de production récupérables à ensemble mécanique sont une sorte d'outil de fond de trou qui utilise le principe de transmission mécanique pour faire fonctionner le mécanisme interne du packer via une opération en surface ou en fond de trou, de manière à former une section d'étanchéité et d'isolation efficace dans le puits. -alésage.
4. Garnissage de gravier Certains puits nécessitent l'utilisation d'un système de filtration pour empêcher le sable de pénétrer dans le cours d'eau du puits. En plus de l'installation de tuyaux de tubage et de revêtement, le compactage de gravier est également une mesure visant à empêcher le sable de s'écouler dans les puits.
Tuyau de revêtement
Le tuyau de revêtement fait référence à un tuyau avec un matériau de revêtement ajouté à la paroi intérieure. Ce revêtement peut être constitué de métal, de plastique, de caoutchouc ou d'autres matériaux composites, selon l'application et les performances requises.
Outil marche-arrêt
L'outil On-Off est un dispositif de déconnexion de tube doté d'un bouchon obturateur interne, d'un profil de verrouillage avec un alésage de joint pour utiliser un équipement de contrôle de débit. L'Overshot a une boîte regardant vers le haut qui se connecte au train de tubes et une broche regardant vers le bas du Stinger qui se connecte au packer.
5. Les tubes de production sont placés au centre du boîtier, permettant au pétrole ou au gaz de s'écouler vers la surface, tandis que le packer crée un joint entre le tube et le boîtier pour empêcher le fluide de pénétrer dans l'espace entre eux. Des vannes, des jauges et des starters peuvent également être installés pour réguler le débit de pétrole ou de gaz naturel et contrôler la pression du puits.
6. Installation de l'arbre de Noël Enfin, la tête de puits est installée au-dessus du tubage et reliée aux équipements de surface. Une tête de puits est un ensemble de vannes, de tuyaux et de raccords qui transportent les matériaux vers un réservoir de stockage ou une installation de traitement. Il fournit également un moyen de surveiller et de contrôler la pression et le débit du puits. La sécurité est primordiale tout au long du processus de complétion du puits. Il est essentiel de concevoir et de construire des complétions de puits pour éviter tout accident ou rejet susceptible de nuire au personnel ou à l'environnement. De plus, un entretien et une surveillance réguliers des puits de pétrole sont nécessaires pour garantir leur sécurité et leur productivité continues tout au long de leur cycle de vie.
Embout hydraulique
Toe Sleeve est un manchon coulissant à commande hydraulique situé près du pied d'un puits horizontal et permet de tester le tubage à des pressions de surface allant jusqu'à 15 000 psi. Une fois le test réussi, le manchon de pointe est ouvert à une pression prédéterminée permettant la communication avec la formation et un débit d'injection élevé pour faciliter les opérations ultérieures de plug et de perforation. La conception unique et brevetée à trois couches maintient toutes les pièces mobiles encapsulées et protégées de l'environnement du puits de forage, garantissant que le manchon, une fois activé, est toujours complètement ouvert.
Dans ce processus complexe, les Frac Plugs sont le produit le plus important utilisé dans un puits. Les bouchons Frac reconnaissants servent de clapets anti-retour pour fournir une isolation zonale du puits de forage dans les traitements de stimulation en plusieurs étapes. Ils isolent la zone inférieure pendant la stimulation mais permettent un écoulement par le bas pour faciliter le nettoyage du puits une fois la stimulation terminée. Il existe différents types de bouchons Frac utilisés dans différentes situations en fonction de chaque puits, car chaque puits est différent des autres.
Bouchon de pont soluble à glissement unique
Les bouchons de pont solubles à glissement unique sont le type de bouchons de pont fabriqués à partir de matériaux entièrement métalliques, mais tout ou partie de leurs composants peuvent être dissous dans des conditions spécifiques, telles que le contact avec des dissolvants spécifiques ou l'obtention de conditions environnementales spécifiques.
Bouchon de pont soluble à double glissement
Le bouchon de pont soluble à double glissement est une sorte d'outil de fond qui utilise une structure à double kava pour le support et un matériau soluble pour réaliser le branchement et le débranchement.
Noeud
Le nœud est un nouveau type de produit de bouchage temporaire pour la fracturation. Par rapport à la boule de bouchage temporaire traditionnelle, elle peut boucher plus efficacement toutes sortes de perforations de forme ronde et irrégulière. C'est une solution idéale pour les nouvelles opérations de complétion de puits et de refracturation.
Boules de fracturation solubles
La fracturation segmentée des puits horizontaux est la technologie de base du développement des réservoirs de gaz de schiste. La méthode conventionnelle au pays et à l'étranger est la fracturation segmentée du bouchon de pont composé. Afin de produire des coupes forestières à un stade ultérieur, des tubes enroulés doivent être utilisés pour percer et meuler tous les bouchons de pont.
